عالم الكهرباء: الدارة الكهربائية البسيطة
هل تساءلت يومًا كيف تضيء مصابيح منزلك؟ أو كيف تعمل الألعاب الإلكترونية؟ كل ذلك بفضل الدوائر الكهربائية!
ما هي الدارة الكهربائية؟
الدارة الكهربائية هي مسار مغلق يسمح بمرور التيار الكهربائي. يمكن أن تخيلها كطريق سريع تسير فيه السيارات (التيار الكهربائي) من نقطة البداية إلى النهاية.
مكونات الدارة الكهربائية:
- مصدر الطاقة: يُولد التيار الكهربائي، مثل البطارية أو الخلية الكهربائية.
- الموصل: يُنقل التيار الكهربائي، مثل السلك المعدني فهو ناقل للكهرباء.
- المصباح: يُحول التيار الكهربائي إلى ضوء.
- المفتاح أو القاطعة: يُتحكم في تدفق التيار الكهربائي بالتشغيل والاطفاء.
- الصهيرة: تحمي الدائرة من التيار الزائد أو العطل المفاجئ.
وظيفة كل عنصر:
مصدر الطاقة: يُشبه خزان الماء الذي يُزود نافورة بالماء.
الموصل: يُشبه الأنابيب التي تنقل الماء من الخزان إلى النافورة.
المصباح: يُشبه النافورة التي تُحول الماء إلى رشاشات جميلة.
المفتاح أو القاطعة: يُشبه صمام الماء الذي يُتحكم في تدفق الماء إلى النافورة.
الصهيرة: تُشبه صمام أمان يُغلق تلقائيًا إذا زاد تدفق الماء عن الحد المسموح به، لحماية النافورة من التلف.

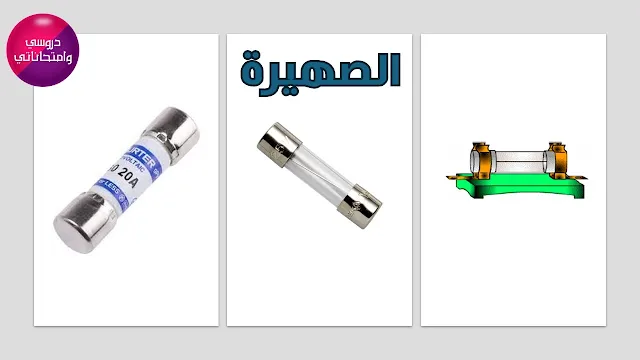

كيف تعمل الصهيرة؟
تتكون الصهيرة من سلك معدني رفيع ينصهر عند مرور تيار كهربائي زائد. عندما يزداد التيار عن الحد المسموح به، ينصهر السلك المعدني ويقطع تدفق التيار الكهربائي، مما يحمي الدارة من التلف.
أهمية الصهيرة:
تُعتبر الصهيرة عنصرًا هامًا في الدارات الكهربائية، حيث تحمي الأجهزة من التلف والعطب وتحمي أيضا الأسلاك من الاحتراق، وتُقلل من خطر نشوب الحرائق.
نصائح هامة:
- يجب اختيار الصهيرة المناسبة لسعة التيار الكهربائي في الدائرة.
- يجب استبدال الصهيرة المنصهرة بأخرى جديدة.
- لا تُحاول إصلاح الصهيرة المنصهرة.
رموز مكوّنات الدارة الكهربائية
في رموز مكونات الدارة الكهربائية، يُمثل الموصل السلك المعدني والذي يُنقل التيار، بينما يُمثل المصدر الطاقة البطارية التي تولّد التيار. المصباح يُرمز إليه كمصدر للضوء، والمفتاح يُمثل التحكم في تدفق التيار. أما الصهيرة فتُرمز إليها برمز يشبه الصمام، حيث تلعب دور الحماية ضد التيار الزائد.
كيف نُركب دارة كهربائية بسيطة؟
- نُحضّر الأدوات: بطارية، سلك معدني، مصباح، مفتاح، ومقص.
- نُقشر طرفي السلك المعدني.
- نُوصل أحد طرفي السلك بقطب البطارية الموجب (+).
- نُوصل الطرف الآخر من نفس السلك بالمفتاح.
- نُوصل طرفًا آخر من السلك بالمصباح.
- نُوصل الطرف المتبقي من المصباح بقطب البطارية السالب (-).
- نُشغل المفتاح.
ماذا سيحدث؟
عند تشغيل المفتاح، سيُضاء المصباح!

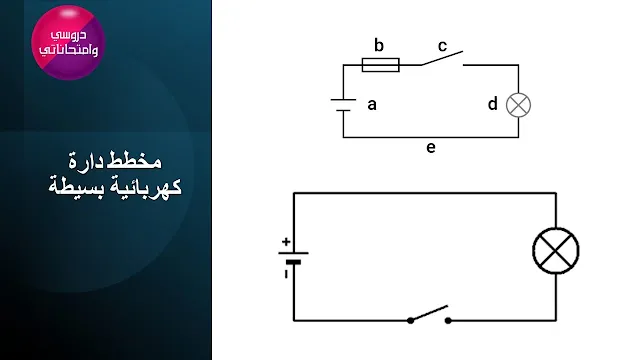

تخطيط تركيب الدارة الكهربائية:
يمكننا رسم مخطط للدارة الكهربائية قبل تركيبها. يُساعدنا المخطط على فهم كيفية توصيل العناصر ببعضها البعض.
توافق الفولتية
من الضروري أن يتوافق فولتية مصدر الطاقة مثل البطارية مع المستقبلات مثل المصابيح الكهربائية والمحركات. فإذا كانت فولتية المصدر أقل من اللازم، قد لا تعمل المستقبلات بشكل صحيح، وإذا كانت أعلى، قد تتلف. لذا، يجب اختيار مصدر طاقة بفولتية تتناسب مع متطلبات المستقبلات المختلفة لضمان الأداء الأمثل والسلامة.
خاتمة:
تعلمنا في هذه المقالة مفهوم الدارة الكهربائية ومكوناتها وطريقة تركيبها. تذكر أن تركيب الدارات الكهربائية يتطلب اتباع تعليمات السلامة، مثل ارتداء قفازات العمل وعدم استخدام الماء بالقرب من الكهرباء.
نصائح إضافية:
- يمكنك استخدام بطاريات مختلفة مثل بطاريات 1.5 أو 3 أو 4.5 أو 9 فولت.
- يمكنك استخدام أنواع مختلفة من المصابيح متوافقة مع فولتية البطاريات ومصادر الطاقة.
- يمكنك إضافة عناصر أخرى إلى الدارة مثل الجرس أو المحرك.
استمتع بتجربة تركيب الدوائر الكهربائية واكتشف عالم الكهرباء المثير!
